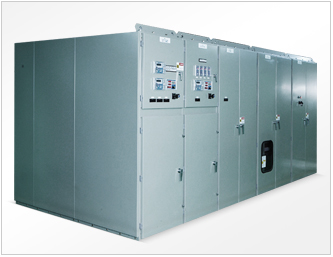

고성능 및 고신뢰성의 진공차단기(VCB), 가스차단기(GCB)와, MOF PT 및 PF등의 수전설비를 내장하여
전력공급의 고신뢰도 및 고안정성을 기했으며,
경제적인 설계를 통해 각종 전기설비를 최적화 할수
있는 혁신적인 배전반입니다.
-
기능별, 용도별 UNIT화 되어 있어 시스템 증설 계획이
용이합니다.
-
차단기 및 계기용 변압기등이 인출형 구조로 되어 있어 보수가 용이합니다.
-
표준화된 설계로 동일용량의 차단기는 호환성이
우수합니다.
|
 |
|
- 36KV 5000A까지 제작가능
- 옥내는 물론 옥외 단독 설비용
|
- 분진등의 이물질 진입이 큰 장소
- 발전변전설비, 산업프랜트, 빌딩, 상.하수처리장, 일반공장등
|
 |
|
|
1. 적용규격
|
2. 외형치수(DIMENSION)
|
- IEC 62271-200
- ESB 158-680
- JEM 1425
- VDE/DIN
- KEMC 1106
|
|
RATING
|
SPECIFICATION
|
DIMENSION(mm)
|
|
W
|
H
|
D
|
|
UP TO 36kV
(25.8kV)
|
ALTS PANEL
|
1600
|
2700
|
|
|
PF & LA PANEL
|
1400
|
2350(2500)
|
2500
|
|
|
MOF PANEL
|
1400
|
2350(2500)
|
2500
|
|
|
VCB PANEL
|
1200
|
2350(2500)
|
2500
|
|
|
UP TO 15kV
|
VCB PANEL
|
1000
|
2350(2500)
|
2500
|
|
| |
*비고
1)모선의 정격전류가 2500A 이상인 경우에는 특수설계가 필요하므로 본사와 협의하여 주시기 바랍니다.
|
|
3. 정격(RATING)
|
|
|
ITEM
|
SPECIFICATION
|
|
STANDARD
|
IEC
|
ESB
|
JEM
|
|
RATED VOLTAGE(kV)
|
12,
17.5, 24
|
15,
25.8
|
12,
24
|
|
BUS BAR RATED CURRENT(A)
|
400, 600, 800, 1200, 1500, 2000, 2500, 3000,
5000
|
|
RATED SHORT-TIME WITHSTAND CURRENT(kA)
|
8, 12.5, 20, 25, 31.5, 40
|
|
RATED FREQUENCY(Hz)
|
50 or 60
|
|
RATED POWER FREQUENCY&
IMPULSE
WITHSTAND VOLTAGE
|
|
VOLTAGE(V)
|
12
|
15
|
17.5
|
24-25.8
|
|
BIL(kV)
|
75
|
95
|
95
|
125
|
|
POWER FREQUENCY(kV)
|
28
|
28
|
38
|
50
|
RATED OPERATING VOLTAGE(A)DC 110V or 125V
|
|
| * 비고
():ONLY OUTDOOR TYPE
|
|
| |
|
